黃泥灌漿系統概述：
黃泥灌漿自20世紀50年代即成為我國煤礦防滅火首要的技術手段，一直沿用至今。目前，地面灌漿站的制漿方法是人工或機械取土機械制漿，這些方法由于水量無法控制，所以泥漿的濃度也無法控制。我公司生產的黃泥灌漿系統可連續制漿，配合自行研制開發的系統軟件對各種流量、濃度等可進行調節，克服了以往灌漿站占地面積大、投資大，濾網的人工除渣勞動強度高、效率低等缺點。
黃泥灌漿系統型號規格：
灌漿效果的好壞及經濟性，主要取決于灌漿材料的選取、漿液的制備、輸送和灌注的方法及工藝。針對不同要求(材質、漿液濃度、輸送方法、工藝)，公司設計了如下系列灌漿系統：
|
型號
|
MZG-40
|
MZG-60
|
MZG-80
|
MZG-100
|
MZG-140
|
|
灌漿量(m3/h)
|
40
|
60
|
80
|
100
|
140
|
黃泥灌漿系統的功能：
功能一：灌漿。要求系統每小時可將不低于40m3的制漿料(土、灰)送入制濾機制成一定濃度的漿液，經過濾后通過管路進入灌漿地點，達到防滅火目的。
功能二：灌注稠化膠體。通過加入一定比例的稠化懸浮劑，使?jié){液成為稠化膠體，然后通過渣漿泵輸送至灌漿管網，到達用漿地點。
功能三：灌注復合膠體。在灌漿地點附近，使用“礦用移動式防滅火注漿裝置”向輸漿管路的漿液內加入復合膠體膠凝劑，形成復合膠體泥漿注入火區。
功能四：壓注高分子膠體。使用“礦用移動式防滅火注漿裝置”將水和膠體滅火劑制成高分子膠體并以一定壓力注入火區。
黃泥灌漿系統的特點：
制漿量大，漿體濃度高，能夠減少井下由于灌漿工作產生的污水；
系統采用機械化定量送料，可根據所需的制漿量或制漿濃度調節制漿料的輸送量；
通過該系統可使制漿原料與水充分融合、泥漿濃度可控，并可在泥漿中加入懸浮劑，使之形成膠體泥漿；延長了水與土在煤層火災治理過程中相互協同作用的時間，減緩了高溫狀態下水的蒸發速度，不存在水煤氣爆炸的危險；
供水系統閉環控制供水量，可對供水量自動調節，并實時顯示供水量；
膠體制備機、濾漿機濾網孔直徑可按實際要求配備，既能過濾草根等輕的飄浮物，同時也能過濾石頭、磚塊等重固體殘渣；
采用浸入式制濾漿，加大了制漿原料和水的混合時間，不但提高了制漿原料的利用率，而且使?jié){液更加均勻，成膠效果比較理想；
在整個漿液制備與輸送過程中，漿液在制、濾機以及向井下灌漿管路流動的過程中利用設備高差自流流入井下，從而大大節約能源；
膠體在密封管路中輸送，不受潮，無污染，不受氣候條件限制，同時有效保護了工作環境；
以PLC可編程控制器作為電氣控制系統的核心部件，能方便地對各種參數進行控制，自動化程度高，能夠適用現代化礦井生產的需要；
灌漿系統整體設計合理，操作靈活，操作人員少，工藝先進，安全可靠；
能夠根據不同火區的預防或者應急要求實現多種防滅火材料的壓注功能；
灌漿材料還可選用粉煤灰等材料，我公司可按用戶需求制定方案。

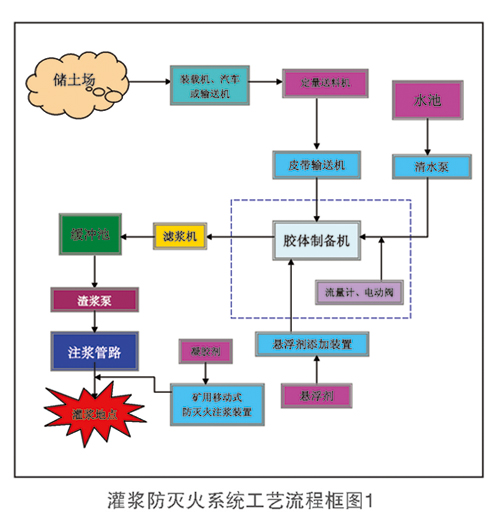

黃泥灌漿系統的工藝流程：

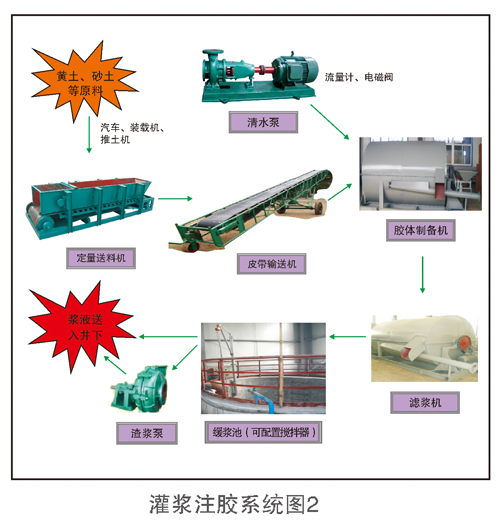

灌漿系統由漿料儲存場地、定量送料機、皮帶輸送機等漿料定量、計量、輸送系統、連續式定量灌漿系統、地面懸浮劑添加系統、過濾攪拌系統、輸漿管網系統和井下懸浮劑添加系統構成。
灌漿時，將黃泥通過定量送料機送入皮帶輸送機，按已設定的固定量(可調節輸送量)把黃泥連續均勻地送至膠體制備機；通過水泵把一定壓力的水送入膠體制備機，膠體制備攪拌后進行初級過濾(過濾出大于12mm的固體顆粒物)，然后漿液流入濾漿機進行二次過濾時，懸浮劑添加裝置向漿液內加入懸浮劑，使高濃度的漿體成為稠化懸浮膠體，進入濾漿機進行二次過濾后，出來的就是合適的稠化懸浮膠體。漿液過濾部分主要功能是把制成的不同濃度的漿液進行過濾，漿液中大于6mm的固體顆粒物會被濾出使其不能進入注漿管路，以保證注漿管路不因固體顆粒的沉淀而發生堵塞。
灌漿站還設有緩漿池，濾漿機的出漿口高于緩漿池的入漿口，濾漿機的出漿口通過出漿管通向緩漿池的入漿口。實施井下灌漿時，將緩漿池內的膠體引入泵池，通過渣漿泵導入地面至井下的注漿管路，并通過礦用移動式防滅火注漿裝置注入火區起到防滅火作用。
灌漿系統由漿料儲存場地、定量送料機、皮帶輸送機等漿料定量、計量、輸送系統、連續式定量灌漿系統、地面懸浮劑添加系統、過濾攪拌系統、輸漿管網系統和井下懸浮劑添加系統構成。
 |
 |
灌漿設備：
(1)定量送料機
型號：XDJ-650/800
功能：將黃土(粉煤灰)等制漿料按設定量均勻送到輸送機上。
(2)皮帶輸送機
最大輸送量：60m3/h
功能：將黃土(粉煤灰)等制漿料送至膠體制備機內。
(3)膠體制備機
型號：ZJ最大制膠量：140m3/h；
功能：將粉煤灰或土與水混合，連續制、濾成符合濃度和粒徑要求的漿液。
(4)濾漿機
型號：LJ最大濾漿量：140m3/h；
功能：將膠體制備機制成的漿液過濾成符合濃度和粒徑要求的漿液。
(5)渣漿泵
流量：40-140m3/h；
功能：將緩沖池內的漿液送入井下注漿管路。(或當自流管路輸漿不暢時，可啟動渣漿泵加壓疏通漿液管路。)
(6)清水泵
流量：40-140m3/h；
功能：將水源地的水送入膠體制備機。
(7)排污泵
流量：15m3/h；
功能：將注膠系統產生的污水排入緩漿池(或室外排污溝)。
(8)控制系統
功能：監控膠體防滅火系統中設備的運行；電氣控制和電氣保護，系統操作和主要灌漿注膠參數的統計和顯示，灌漿注膠數據的收集和發送。水流量的顯示和累計，土流量瞬時顯示和累計，土量一定的情況下，通過調整水流量，初步實現所需的水土比，順序自動啟動。工控畫面可以顯示水流量和土流量，同時換算漿量。
(9)礦用移動式防滅火注漿裝置
流量：80l/min；功率：5.5KW；壓力：1.2Mpa；電壓：380/660V。
功能：可單獨使用，也可與系統配套用，實現漿液到達使用地點時的液固轉化。
